MICROMAT Positionsüberwachung
M-930


Positionsüberwachung

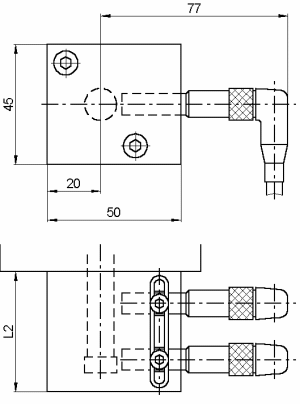

Die Positionsüberwachung wird am Zylinderboden befestigt, ein an der durchgehenden Kolbenstange angebrachter Schaltnocken löst die Funktion der Näherungsschalter aus. Durch ein Verschieben der Näherungsschalter in einer längs der Kolbenstange angebrachten Nut werden die gewünschten Schaltpositionen zur Meldung von entspannter bzw. gespannter Position eingestellt. Auf Wunsch sind neben dem unten angegebenen Schalter auch andere Ausführungen lieferbar.
Beim Einsatz einer Positionsüberwachung müssen die entsprechenden Einsatzbedingungen und Schutzmaßnahmen berücksichtigt und sichergestellt werden.
Hinweis
Für den Einsatz im Kühlmittelbereich ist die Positionsüberwachung nicht geeignet, bei Anfall von Spänen sind geeignete Abdeckungen vorzusehen.

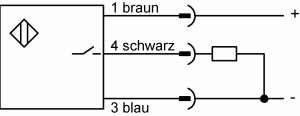

Technische Daten Näherungsschalter Anschluß-Schaltbild
Schaltfunktion:
Ausgangstechnik
Mindestabstand der Schaltpositionen
Umgebungstemperatur
Betriebsspannung
Restwelligkeit
Dauerstrom
Nennschaltabstand
Kurzschlußfest
Gehäusewerkstoff
Anschlußart
Schutzart nach DIN 40050
schließen
PNP
13 mm
-25° C bis +70° C
10 bis 30 V DC
Ω 15%
max. 200 mA
1,5 mm
ja
Stahl, nicht rostend
Stecker
IP 67


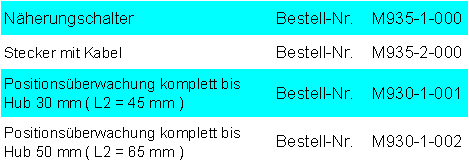

Weitere Näherungsschalter auf Anfrage





Änderungen vorbehalten
